Earthworks 3D – Pelles Hydrauliques

Trimble Earthworks : la référence des systèmes de guidage pour pelles hydrauliques.

Trimble Earthworks est la solution de guidage d’engins de dernière génération Trimble.

    • Amélioration de productivité : travaillez plus précisément et plus rapidement
    • Économies de carburant et de matériaux
    • Fonctionnalités avancées : réalité augmentée en cabine, pesage embarqué et automatisation.
    • Réduction de l’impact carbone 

SITECH Deals - Occasions

Découvrez nos composants de système de guidage d’engins à prix remisés

Performance & intuitivité

Interface utilisateur

En cabine, retrouvez Trimble Earthworks et l’ensemble des données du projet sur l’une des tablettes Trimble (TD520 10’’ ou TD510 7’’). Son interface vous offre un affichage 3D et une navigation tactile. Les changements de vues et la personnalisation de l’interface s’effectuent intuitivement afin que l’affichage soit le plus adapté à vos besoins.

Capteurs IMU : pour une vitesse de calcul accrue

L’ensemble des capteurs du système de guidage Trimble Earthworks sont gyroscopiques et travaillent désormais sur 3 axes simultanément. Par rapport aux autres systèmes de guidage, cela augmente la vitesse de transmission des informations entre les capteurs et l’application Trimble Earthworks sur la tablette cabine, vous permettant ainsi d’accroître votre rythme de travail.

La performance d’un système 3D Trimble

Trimble Earthworks, à l’instar des générations précédentes de systèmes de guidage, vous assure :

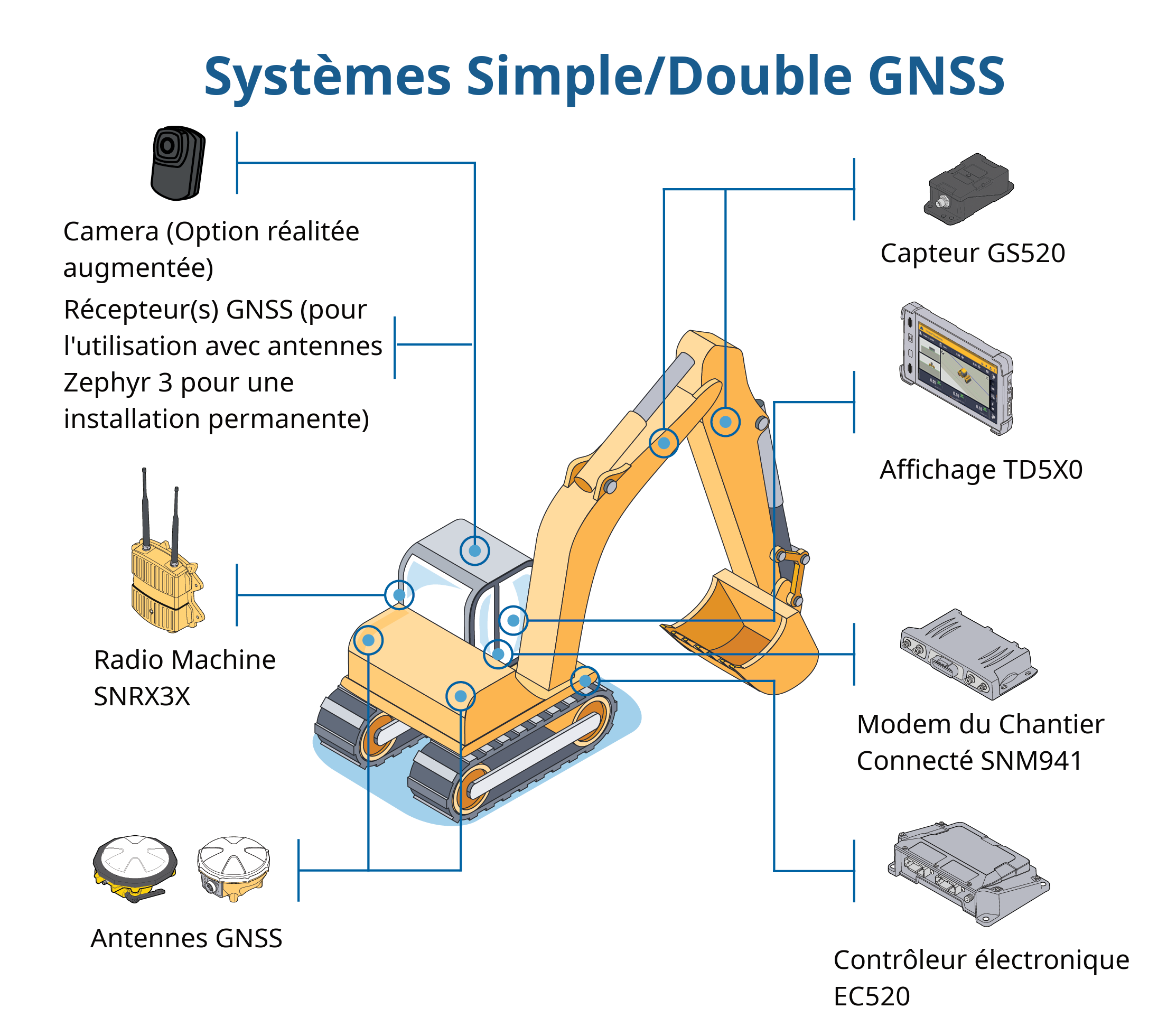

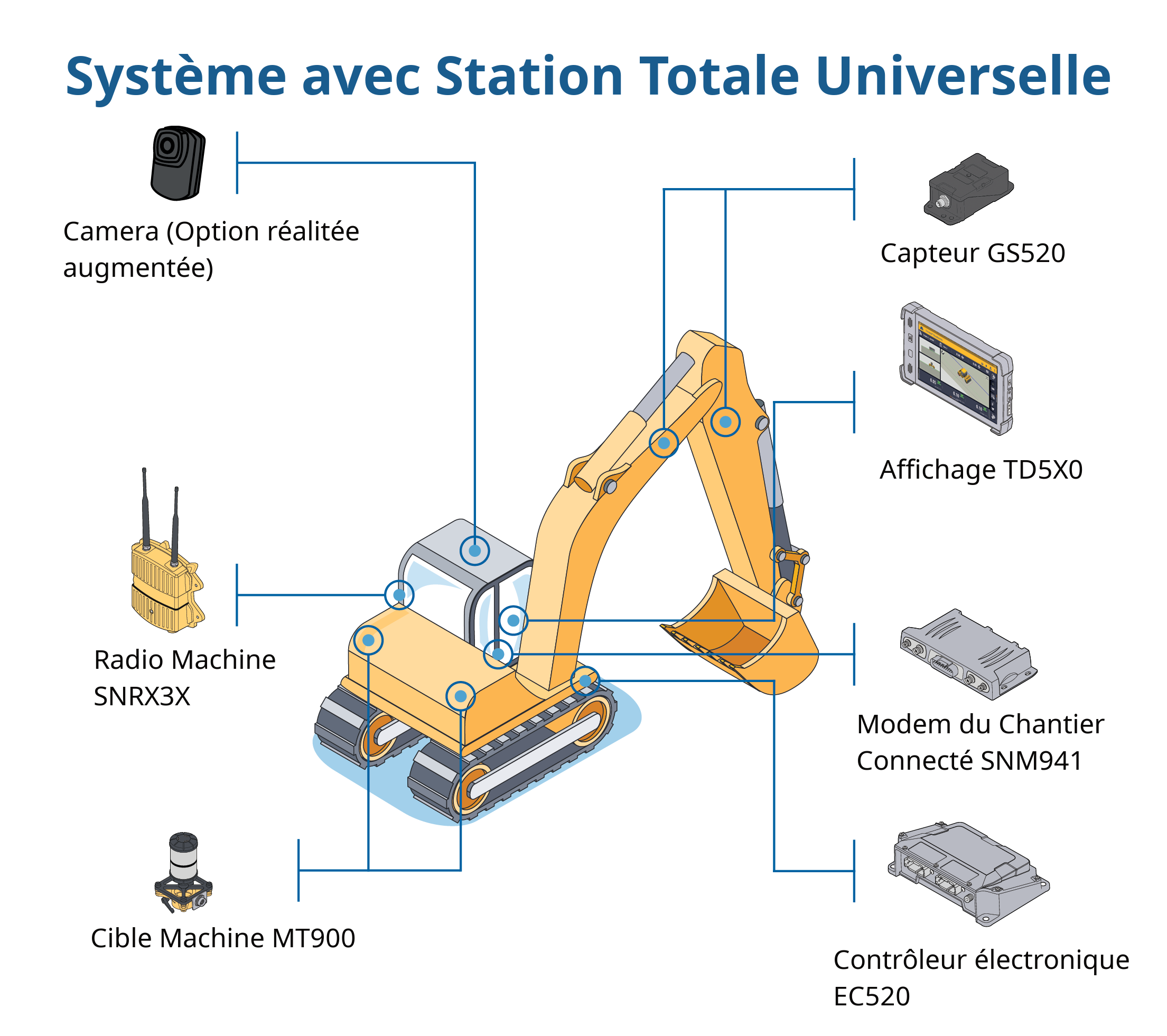

  • Une précision centimétrique ou millimétrique : selon la configuration (centimétrique en GNSS et millimétrique avec prisme + station totale)
  • Un gain de productivité important et un retour sur investissement rapide
  • Un affichage en cabine de la position de l’engin sur le projet et les déblais/remblais
  • Une amélioration de la sécurité : personne n’évolue autour de la machine et le système permet d’établir des zones à éviter
  • La possibilité de faire du récolement au fur et à mesure de l’avancée du projet, en envoyant les points de la pelle directement au bureau
  • Une réduction de l’empreinte carbone en réalisant des économies de carburant et de matériaux
  • Une ouverture vers le Chantier Connecté : suivez le chantier à distance grâce aux plateformes logicielles Trimble WorksManager et WorksOS.



Gardez le contrôle avec WorksManager

Les solutions de guidage vous apportent précision et gain de productivité. La plateforme WorksManager vous permet de réunir tous vos équipements sur une même plateforme d’échanges de données afin d’avoir un suivi complet de vos projets.

Choisissez la formule qui vous convient le mieux – notre service commercial prendra contact avec vous très rapidement

Formule

Formation

x
x

SITECH France – centre de formation agréé – propose un panel de formations destinées à optimiser l’utilisation de vos systèmes de guidage – En savoir plus.

Service

x
x
x

Accompagnement à la conduite du changement, formation, support téléphonique, contrats de services : un panel de services vous aidant à adopter facilement les technologies Trimble. En savoir plus.

Passez au guidage 3D avec un investissement minimal

  • Vous êtes convaincus de l’intérêt d’avoir un système de guidage 3D sur votre pelle hydraulique mais vous ne pensez pouvoir l’utiliser au quotidien ?
  • Vous souhaitez travailler en location ou prestation sur des chantiers utilisant le guidage 3D mais votre matériel n’est pas équipé ?
  • Vous disposez d’une flotte importante de pelles hydrauliques, qui ne peuvent toutes être équipées d’un guidage 3D, car la demande est irrégulière, et le coût économique est élevé pour équiper la flotte entière ?
  • Vous souhaitez limiter votre investissement (CAPEX) et privilégiez les dépenses d’exploitation (OPEX) ?

Nous vous proposons la formule « pré-équipement 3D + location ».

SITECH France vient installer sur votre pelle hydraulique tout le matériel « fixe » nécessaire au travail en 3D, à savoir : Câblage général, Modem (avec platine, antenne), Platine de radio et antenne externe, Unité centrale (EC520) et capteur de châssis, Capteurs d’équipement (3), Mâts d’antennes et câblage, Support d’écran en cabine et câblage associé. SITECH France réalise ensuite la calibration, c’est-à-dire le paramétrage complet du système.

A partir de cette étape, votre pelle est prête en travailler en 3D, sans délai, par simple ajout des composants mobiles du système de guidage : Les 2 Antennes GNSS, l’écran TD520 avec les logiciels 3D et la radio machine. Ces composants sont disponibles à tout moment en location, pour des durées de quelques jours à plusieurs mois.

Un devis ou un renseignement sur le pré-équipement ? Rendez-vous sur l’onglet “Demande d’info.“sur cette page et sélectionnez “pré-équipement 3D pelles” dans les choix possibles. Notre équipe vous contactera dans les plus brefs délais.



Réduction de la consommation de carburant grâce au guidage d’engins

Grâce aux systèmes de guidage Trimble Earthworks 3D sur Pelle Hydraulique, réduisez l’empreinte carbone de vos chantiers. L’opérateur travaille de manière plus rapide et plus précise, il atteint la côte plus rapidement en moins de passe – et ce, d’autant plus rapidement grâce à l’asservissement hydraulique (option automatisation dans les fonctions avancées) -réduisant de manière important la consommation de carburant et aide à rendre les chantiers plus verts.

La connectivité : cœur du processus de réduction de l’empreinte carbone

Le portail du chantier connecté Trimble WorksManager améliore l’échange de données entre le bureau et le chantier et ce, tout en réduisant considérablement le nombre de déplacement sur site grâce à ses fonctionnalités avancées :

  • Le Remote Assistant : Prenez le contrôle à distance sur l’ensemble des matériels Trimble déployés sur chantier. Assurez le support (soit par vos soins ou bien via nos experts techniques au Support SITECH France), des compléments de formation et ce, sans avoir à vous rendre sur le chantier.
  • Suivi de chantier : Les informations liées au projet sont synchronisées en temps réel des machines vers le bureau (avancement des travaux, respect des tolérances etc…) et du bureau vers les machines (modifications sur le projet etc…). Le suivi est optimisé, le nombre d’intervenants sur site est réduit – permettant d’améliorer à la fois la sécurité et l’empreinte carbone du chantier.

En découvrir plus sur WorksManager ici.

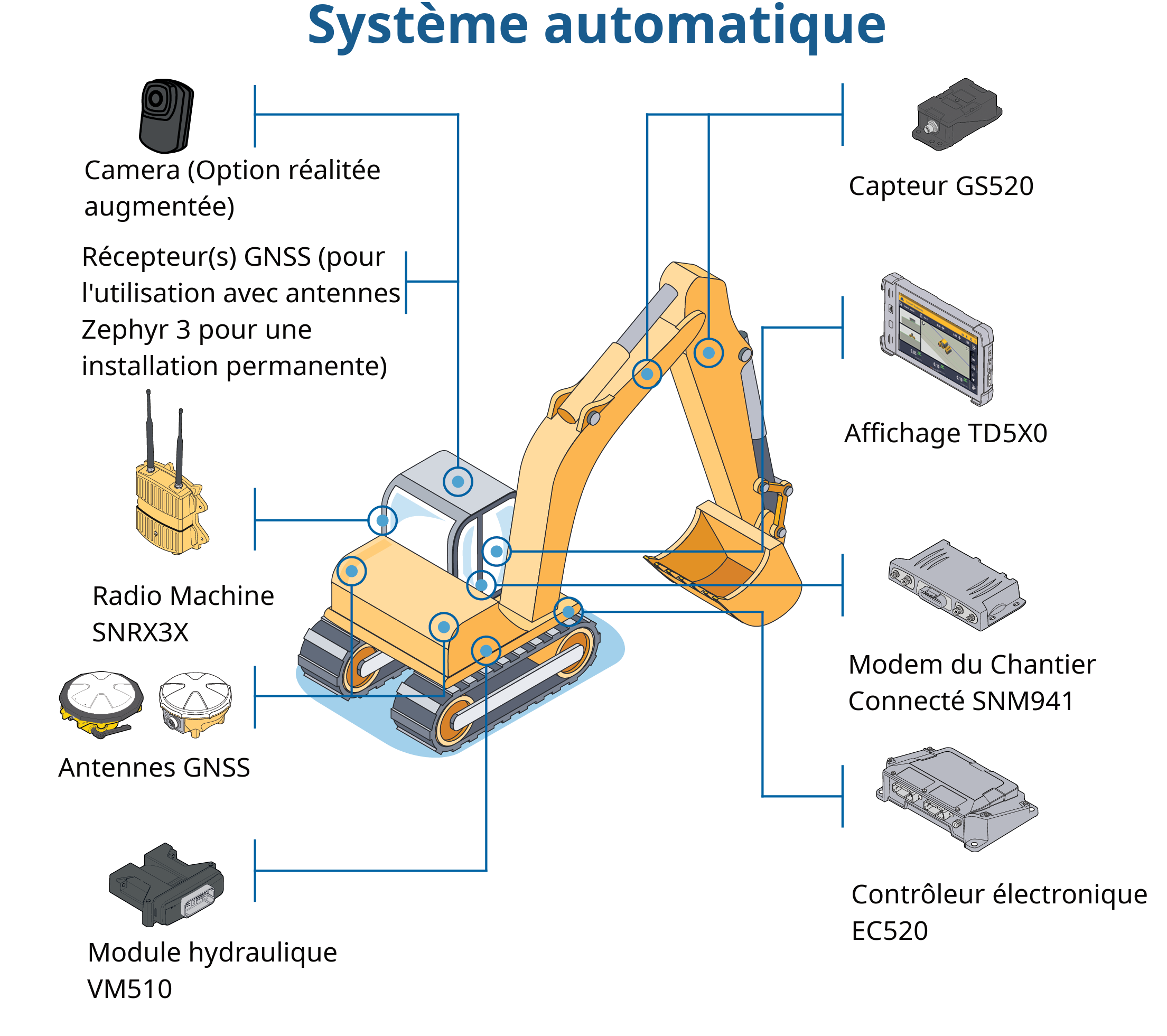

Automatisation des pelles

Trimble Earthworks automatise les mouvements de votre pelle en asservissant l’hydraulique de la machine. Cette fonctionnalité permet au système de prendre le contrôle sur votre flèche et votre godet afin de vous garantir d’atteindre la cote exacte très rapidement. Cette fonctionnalité vous permet d’avoir un nivellement constant et de respecter les tolérances du projet en un temps limité.Réduction de l’impact carbone : vous travaillez plus rapidement et plus précisément, consommez moins de carburant et émettez moins de CO2.

Pesage embarqué

Le Payload Management est une option complémentaire au système de guidage Trimble Earthworks

L’utilisation de l’extension LOADRITE Paylaod Management (LPM) pour Trimble Earthworks garantit un chargement constant et optimisé : il évite les surcharges synonymes de problèmes de sécurité et les sous-charges qui engendrent des pertes de productivité. Consultez vos rapports de chargement sur l’application Trimble Insight HQ – qui transpose l’ensemble des données du LPM en tableaux de bord. Y Souscrire représente un investissement beaucoup plus mesuré que l’acquisition d’une solution de pesage traditionnelle.

Réduction de l’impact carbone : vos chargements sont optimisés, les nombres de cycles sont réduits et vous émettez moins de CO2.

Suivez les tableaux de bord de votre production grâce à l’application Trimble Insight HQ

En savoir plus >

Réalité augmentée

Grâce à cette option, bénéficiez des avantages de la réalité augmentée pour le guidage : le projet 3D s’affiche en superposition de la réalité directement dans l’application Earthworks. Ceci permet à l’opérateur d’avoir une meilleure représentation de sa position sur le projet et des cotes cibles – ces dernières s’affichent sur les pointes du godet.

Kit submersible - travaux en zones immergées

Cette option vous garantit de travailler en toute sécurité avec votre système de guidage lorsque vous avez des projets fluviaux ou maritimes. Le kit submersible évite à l’eau et au sel d’altérer les composants de votre système de guidage.

  • Capteurs : ils sont protégés au sein de coques en inox étanches
  • Une gaine hydraulique étanche : elle permet de protéger le faisceau de câbles qui sont redistribués vers les différents capteurs.
  • Connecteurs : l’ensemble des connecteurs sont remplacés par des connectiques étanches

Pour les travaux maritimes nécessitant du matériel plus spécifique, notre division PrimeGPS déploit des solutions dédiées à l’ensemble de vos applications marines :

  • Construction
  • Dragage et terrassement
  • Bathymétrie
  • Positionnement

En savoir plus sur les solutions dédiées aux travaux maritimes >
